Có Nên Dùng Chung Camera Giám Sát Và Camera Lùi Trên Xe Tải?

Một camera lắp phía sau xe tải có thể đảm nhiệm hai việc: hiển thị hình ảnh trên màn hình trong cabin để tài xế quan sát khi lùi và ghi video vào đầu ghi để doanh nghiệp xem lại hoặc quản lý từ xa. Đây là phương án đáng cân nhắc nếu chủ xe không muốn lắp hai camera ở cùng một vị trí.

Tuy nhiên, camera giám sát xe tải kết hợp camera lùi không đơn giản là nối thêm một màn hình vào dây camera sẵn có. Hệ thống chỉ hoạt động ổn định khi camera, đầu ghi, màn hình, tín hiệu số lùi và nguồn điện tương thích. Đặc biệt, hình ảnh phục vụ lùi xe phải được truyền tại chỗ với độ trễ thấp; không nên dùng hình ảnh xem qua mạng 4G làm nguồn quan sát chính.

1. Vì sao nên cân nhắc dùng chung camera phía sau?

Camera lùi thông thường ưu tiên hiển thị tức thời cho tài xế, nhưng có thể không ghi hình. Ngược lại, camera thuộc hệ thống giám sát 4G thường truyền hình về đầu ghi để lưu trữ, xem từ xa và truy xuất khi có sự cố, nhưng chưa chắc xuất được hình ra màn hình cabin.

Nếu chọn đúng thiết bị, một camera phía sau có thể phục vụ đồng thời hai nhu cầu:

• Đối với tài xế: quan sát khu vực phía sau khi vào số lùi, nhất là với xe thùng dài, xe mui bạt hoặc xe có điểm mù lớn.
• Đối với chủ xe và doanh nghiệp: ghi lại diễn biến phía sau xe trong thời gian hệ thống hoạt động, phục vụ kiểm tra va chạm, sự cố tại bãi hàng hoặc quá trình vận hành.

Cách tích hợp này có thể giảm số camera, dây dẫn và vị trí khoan lắp. Mức tiết kiệm thực tế còn phụ thuộc vào việc hệ thống hiện có đã hỗ trợ màn hình, xuất hình và chuyển kênh khi lùi hay chưa.

2. Hai phương án kết nối camera giám sát với màn hình lùi

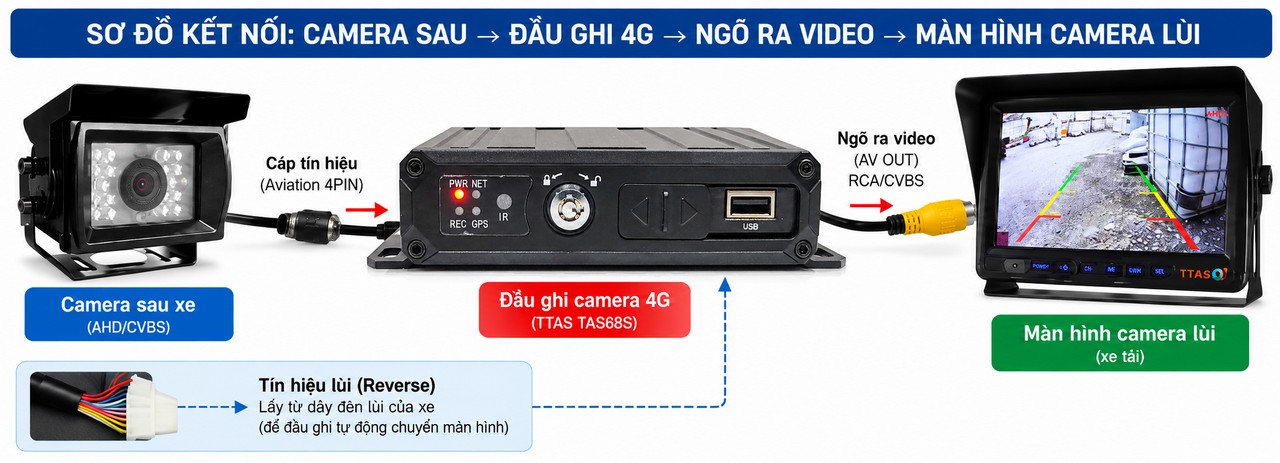

Phương án A: Xuất hình từ đầu ghi ra màn hình

Sơ đồ: Camera sau → Đầu ghi 4G → Ngõ ra video → Màn hình camera lùi xe tải.

Camera lùi kết nối đầu ghi để ghi hình. Khi tài xế vào số lùi, đầu ghi hoặc màn hình nhận tín hiệu kích hoạt và chuyển sang hiển thị kênh camera sau. Phương án này gọn về dây tín hiệu nếu đầu ghi đã có ngõ xuất hình phù hợp.

Trước khi chọn, gara cần xác nhận ba chức năng trên đúng model đầu ghi: ghi hình camera sau, xuất hình tại chỗ và tự động ưu tiên kênh sau khi nhận tín hiệu lùi. Cũng cần đo thử thời gian từ lúc vào số lùi đến lúc có hình. Một đầu ghi xem từ xa tốt chưa chắc cho trải nghiệm quan sát khi lùi đủ nhanh.

Điểm cần lưu ý là nếu đầu ghi tắt hoặc lỗi, màn hình có thể mất hình dù camera vẫn còn tốt. Với xe cần khả năng quan sát lùi độc lập hơn, nên cân nhắc phương án cấp tín hiệu trực tiếp cho màn hình.

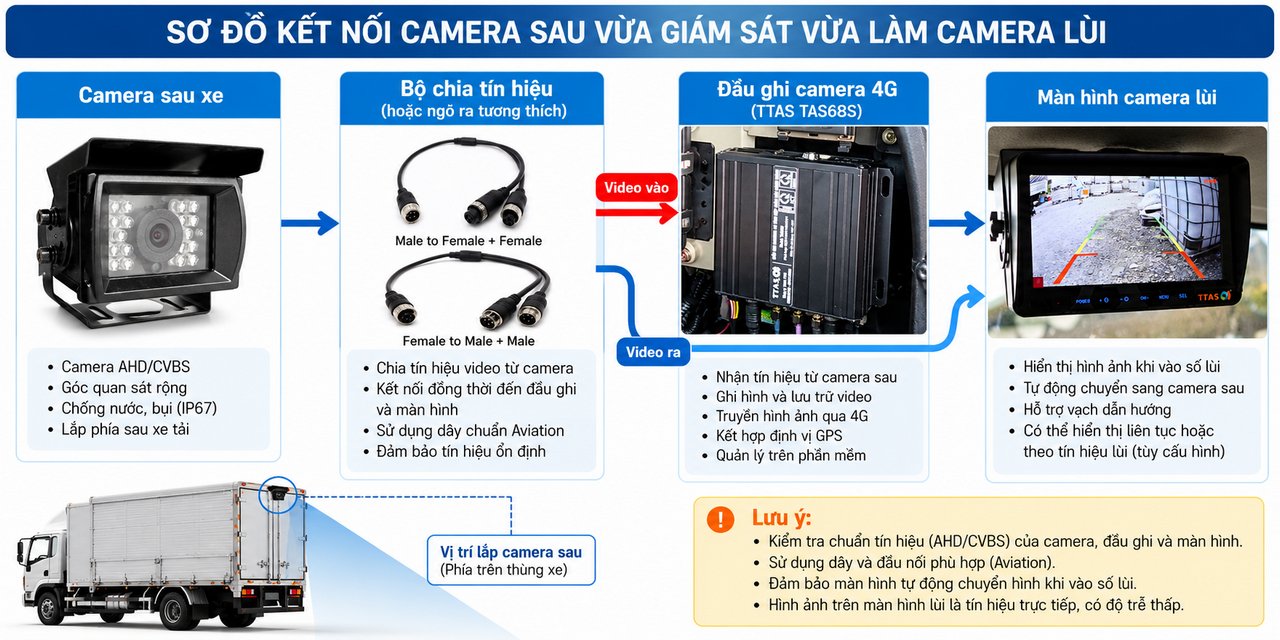

Phương án B: Phân phối tín hiệu camera cho cả đầu ghi và màn hình như sơ đồ dưới đây

Màn hình nhận hình trực tiếp từ camera, còn đầu ghi tiếp tục lưu video. Phương án này có thể giảm sự phụ thuộc của chức năng lùi xe vào quá trình xử lý hình ảnh của đầu ghi. Tuy nhiên, gara phải kiểm tra loại tín hiệu, trở kháng, nguồn cấp và khả năng phân phối của thiết bị.

Không nên tự ý đấu song song dây video rồi mặc định cả hai thiết bị sẽ hoạt động tốt. Với tín hiệu video analog, đấu chia không đúng cách có thể gây suy hao, nhiễu hoặc mất hình; nên dùng camera có các ngõ ra phù hợp hoặc bộ chia tín hiệu chủ động được thiết kế cho chuẩn đang sử dụng. Nếu là camera IP, cần kiểm tra cách đầu ghi và màn hình nhận luồng hình, vì quá trình mã hóa và giải mã có thể tạo độ trễ không phù hợp cho thao tác lùi.

3. Kiểm tra tương thích trước khi mua thiết bị

Đối với một bộ camera lùi xe tải 4G, “có 4G” chỉ cho biết hệ thống có khả năng truyền dữ liệu qua mạng di động; điều đó không bảo đảm màn hình trong cabin nhận được hình từ camera sau. Chủ xe và gara nên đối chiếu các hạng mục sau trên tài liệu kỹ thuật của từng thiết bị:

Ví dụ, camera AHD không thể mặc nhiên cắm vào màn hình chỉ nhận CVBS. Tương tự, cổng có hình dạng giống nhau không có nghĩa sơ đồ chân và điện áp cấp nguồn giống nhau. Trước khi thi công hàng loạt cho đội xe, nên lắp thử một bộ hoàn chỉnh đúng cấu hình dự kiến.

4. Tín hiệu số lùi và độ trễ: Hai yếu tố quyết định khả năng sử dụng

Đấu tín hiệu kích hoạt đúng cách

Thông thường, hệ thống dùng tín hiệu liên quan đến số lùi để yêu cầu màn hình chuyển sang camera sau. Tùy xe và thiết bị, tín hiệu này có thể được lấy theo sơ đồ điện được nhà sản xuất cho phép, qua mạch đệm hoặc thiết bị cách ly phù hợp. Hoặc đơn giản nhất là lấy điện từ đèn de (lùi) dẫn về để kích đầu ghi hoặc màn hình, cách này cần dẫn dây dài từ sau xe lên cabin.

Ưu tiên hình tại chỗ, không dùng luồng 4G để lùi

Hình truyền qua 4G phải đi qua quá trình mã hóa, mạng di động, máy chủ hoặc ứng dụng rồi mới hiển thị. Độ trễ có thể thay đổi theo chất lượng sóng. Vì vậy, điện thoại đang xem camera từ xa không thay thế được màn hình lùi kết nối tại chỗ.

Khi nghiệm thu, gara cần thử trên xe thật: vào số lùi, quan sát thời gian chuyển hình và so sánh chuyển động thực tế phía sau với hình trên màn hình. Nếu hình bị chậm rõ rệt, đứng khung hoặc mất vài giây mới xuất hiện, cần xử lý trước khi bàn giao.

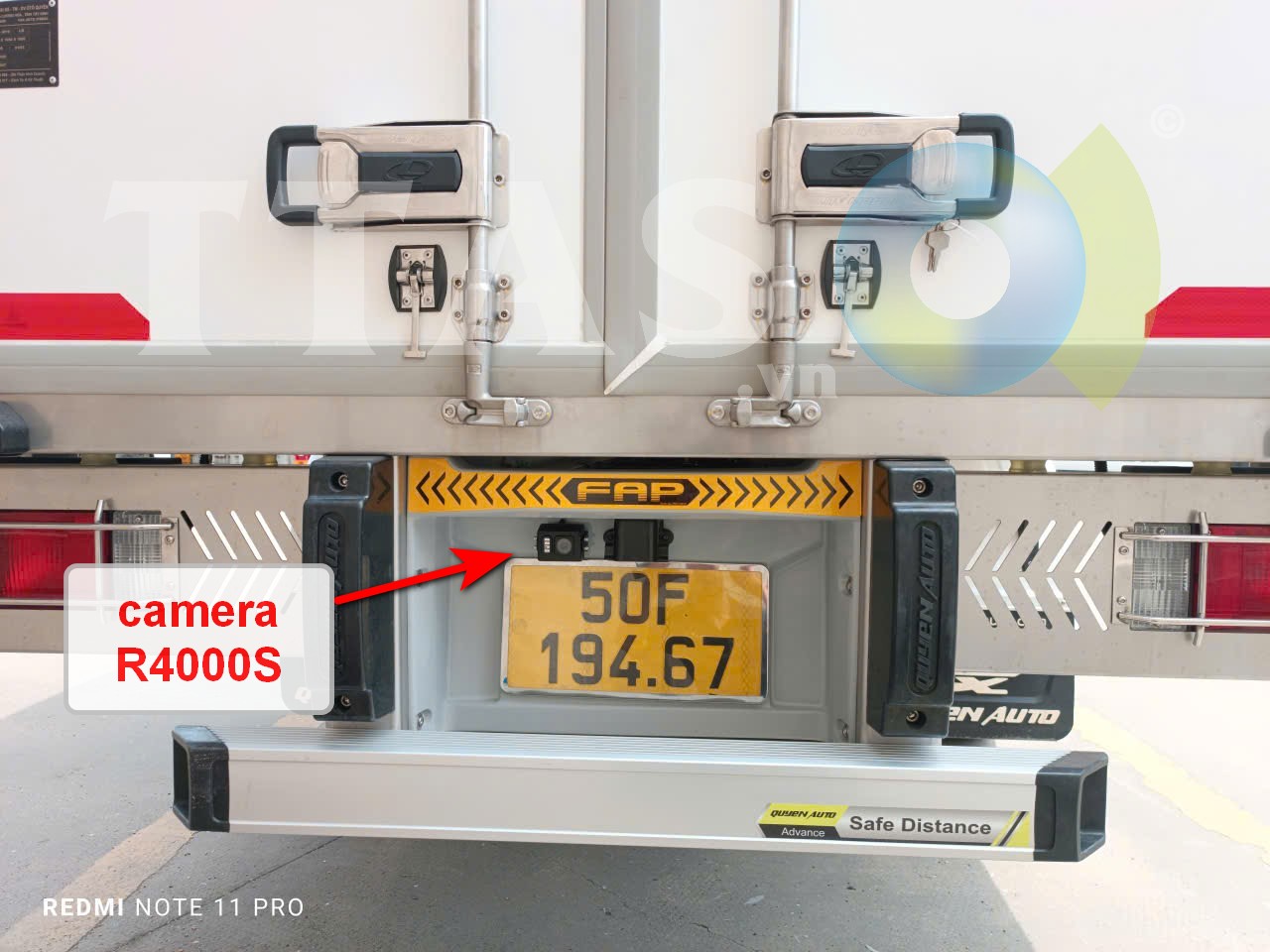

5. Chọn vị trí và loại camera phía sau xe tải

Camera phía sau phải phục vụ tốt việc lùi xe trước khi tính đến giá trị của video ghi lại. Vị trí lắp cần cho tài xế thấy vùng sát đuôi xe và khu vực có nguy cơ va chạm, đồng thời tránh cản trở mở cửa thùng, nâng hạ hàng hoặc thao tác tại bến bãi.

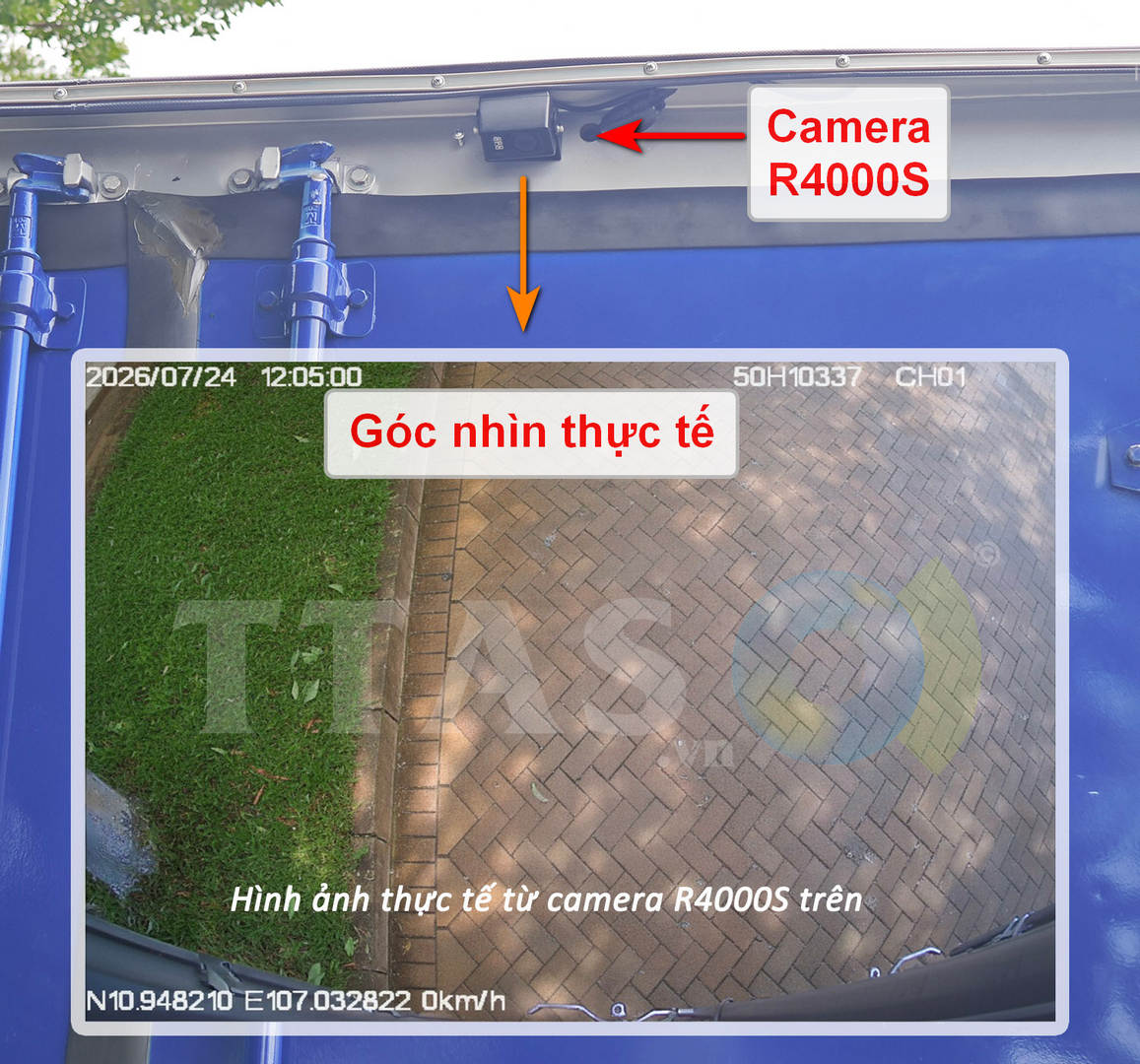

• Góc nhìn: đủ rộng để bao quát vùng cần quan sát nhưng không quá méo khiến tài xế khó ước lượng khoảng cách. Nên kiểm tra trên chính chiều cao và kết cấu thùng xe dự kiến lắp.
• Hình ban đêm: thử trong điều kiện thiếu sáng thực tế; lưu ý đèn hồng ngoại có thể phản xạ vào bề mặt thùng, biển số hoặc vật cản gần camera.
• Độ bền: chọn vỏ, giá đỡ và đầu nối phù hợp môi trường mưa, bụi, bùn và rung lắc; kiểm tra cấp bảo vệ theo công bố của nhà sản xuất.
• Hướng hình: xác định thao tác lật gương hình ảnh được thực hiện ở camera, đầu ghi hay màn hình. Hình tài xế quan sát phải có chiều trái – phải dễ hiểu; cấu hình này có thể khác với hình cần lưu để truy xuất.
• Dây dẫn: đi dây tránh mép sắc, nguồn nhiệt, bộ phận chuyển động và khu vực bốc dỡ; cố định dây, chống nước tại đầu nối và chừa độ linh hoạt phù hợp ở những vị trí có chuyển động.

Với xe đầu kéo và sơ mi rơ moóc, cần tính thêm vị trí đầu nối giữa hai phần xe, độ bền của giắc khi tháo lắp và khả năng tương thích nếu đầu kéo thay đổi rơ moóc. Không nên lấy cấu hình của xe tải thùng cố định áp dụng nguyên trạng cho tổ hợp xe này.

6. Camera sau không thay thế các vị trí giám sát khác

Camera nhìn ra phía sau xe khác với camera giám sát thùng xe tải. Camera thùng được bố trí để ghi nhận không gian chứa hàng hoặc hoạt động tại cửa thùng; camera lùi cần ưu tiên quan sát bên ngoài để hỗ trợ tài xế. Một camera khó đồng thời bao quát tối ưu cả hai khu vực nếu vị trí lắp và hướng nhìn khác nhau.

Tương tự, camera giám sát tài xế được lắp trong cabin để ghi nhận khu vực lái xe và không thể thay thế camera sau. Doanh nghiệp nên xác định rõ mục tiêu của từng kênh hình: hỗ trợ vận hành, quản lý hàng hóa, ghi nhận phía trước hay giám sát cabin. Việc bổ sung camera trong cabin cũng cần đi kèm quy định nội bộ rõ ràng về mục đích sử dụng, quyền truy cập và thời gian lưu dữ liệu.

7. Quy trình lắp đặt và nghiệm thu nên áp dụng

1. Khảo sát xe: xác định loại xe, chiều dài thùng, điểm mù, vị trí màn hình, đường đi dây, hệ điện và nhu cầu ghi hình khi xe chạy hoặc dừng.
2. Chốt sơ đồ tín hiệu: lựa chọn xuất hình qua đầu ghi hay chia tín hiệu cho màn hình; ghi rõ chuẩn camera, cổng kết nối, thiết bị cấp nguồn và nơi nhận tín hiệu số lùi.
3. Lắp thử và căn góc: đặt vật mốc ở một số vị trí sau xe để kiểm tra vùng nhìn gần, vùng nhìn xa và khả năng nhận biết vật cản trên màn hình.
4. Thử các trạng thái vận hành: khởi động xe, vào và thoát số lùi nhiều lần; kiểm tra hình khi bật các tải điện khác, trong điều kiện sáng và tối. Xác nhận màn hình trở về đúng chế độ sau khi thoát số lùi.
5. Kiểm tra bản ghi: phát lại video từ đầu ghi để xác nhận đúng kênh, đúng thời gian và chất lượng hình. Sau đó mới kiểm tra tính năng xem từ xa qua 4G; mất sóng 4G không nên làm mất khả năng hiển thị lùi tại chỗ.
6. Kiểm tra sự cố: mô phỏng các tình huống phù hợp như đầu ghi khởi động lại hoặc mất kết nối mạng để chủ xe biết chức năng nào còn hoạt động, chức năng nào bị gián đoạn.

Nếu yêu cầu ghi hình cả khi tắt máy, cần thiết kế chế độ cấp điện riêng có kiểm soát và bảo vệ ắc quy. Không nên mặc định đầu ghi sẽ tiếp tục lưu video khi xe tắt khóa, cũng không nên cấp điện thường trực mà không tính đến nguy cơ hao bình.

8. Nên chọn cấu hình nào?

Xe chưa có hệ thống giám sát: ưu tiên chọn đồng bộ camera sau, đầu ghi và màn hình đã được xác nhận tương thích. Cấu hình đồng bộ giúp gara dễ kiểm tra chức năng chuyển hình và xử lý bảo hành.

Xe đã có đầu ghi 4G: kiểm tra đầu ghi trước khi mua thêm màn hình hoặc camera. Nếu có ngõ xuất hình và hỗ trợ kích hoạt kênh sau, có thể tận dụng camera đang lắp. Nếu không, đánh giá khả năng dùng bộ chia tín hiệu phù hợp hoặc thay một thiết bị trong hệ thống; không nên mua phụ kiện chỉ dựa trên tên cổng kết nối.

Đội xe cần khả năng quan sát lùi ít phụ thuộc đầu ghi: cân nhắc phương án camera cấp hình trực tiếp cho màn hình, đồng thời cấp hình cho đầu ghi qua ngõ ra hoặc bộ chia đúng chuẩn. Dù vậy, một camera dùng chung vẫn là một điểm lỗi chung: camera hoặc dây tín hiệu chính hỏng thì cả quan sát lùi lẫn ghi hình đều có thể bị ảnh hưởng.

Kết luận: Dùng chung camera sau là giải pháp thực tế cho nhiều xe tải, miễn là thiết kế theo đúng hai luồng công việc: hình tại chỗ, độ trễ thấp cho tài xế và video được lưu ổn định cho doanh nghiệp. Hãy yêu cầu gara chứng minh cả hai chức năng trên xe thật trước khi nghiệm thu, thay vì chỉ xác nhận rằng camera đã lên hình trên ứng dụng 4G.

thêm nội dung về camera giám sát xe kết hợp camera lùi

Camera giám sát xe kết hợp camera lùi vừa ghi lại hành trình, vừa đáp ứng nghị định bắt buộc xe vận tải phải lắp camera giám sát người lái xe theo QCVN06, vừa giúp người lái quan sát phía sau khi lùi hoặc đỗ xe, từ đó hạn chế điểm mù và va chạm. Có thể tham khảo đầu ghi camera hành trình TAS68S là một thiết bị đáng tìm hiểu thêm. Trước khi lắp đặt, cần kiểm tra khả năng tương thích giữa camera lùi, đầu ghi và màn hình.
