Camera CMOS là gì?

Khái niệm camera CMOS trong hệ thống giám sát xe ô tô, xe tải

Camera CMOS (Complementary Metal-Oxide-Semiconductor) là loại camera sử dụng cảm biến hình ảnh CMOS để chuyển đổi ánh sáng thành tín hiệu điện. Trong lĩnh vực camera giám sát xe ô tô và camera giám sát xe tải, cảm biến CMOS được ưa chuộng nhờ khả năng tích hợp cao, tiêu thụ điện năng thấp, kích thước nhỏ gọn và chi phí hợp lý, phù hợp lắp đặt trên nhiều vị trí như taplo, gương chiếu hậu, hông xe, đuôi xe hay thùng hàng. Cảm biến CMOS cho phép nhà sản xuất thiết kế camera có độ phân giải từ HD, Full HD đến 2K, 4K, đáp ứng nhu cầu ghi hình hành trình, giám sát lái xe, theo dõi hàng hóa và hỗ trợ xử lý tranh chấp khi xảy ra va chạm giao thông.

Trong cấu trúc của camera hành trình, camera 4G hay camera giám sát đội xe, cảm biến CMOS là “trái tim” của thiết bị, quyết định độ chi tiết, độ nhạy sáng, dải tương phản động (Dynamic Range) và khả năng xử lý hình ảnh trong điều kiện môi trường khắc nghiệt. Nhờ công nghệ bán dẫn hiện đại, camera CMOS có thể tích hợp thêm các mạch xử lý như giảm nhiễu, cân bằng trắng, bù sáng ngược, giúp hình ảnh từ camera giám sát xe ô tô và camera giám sát xe tải rõ nét hơn ngay cả khi xe di chuyển tốc độ cao hoặc đi qua vùng ánh sáng thay đổi liên tục.

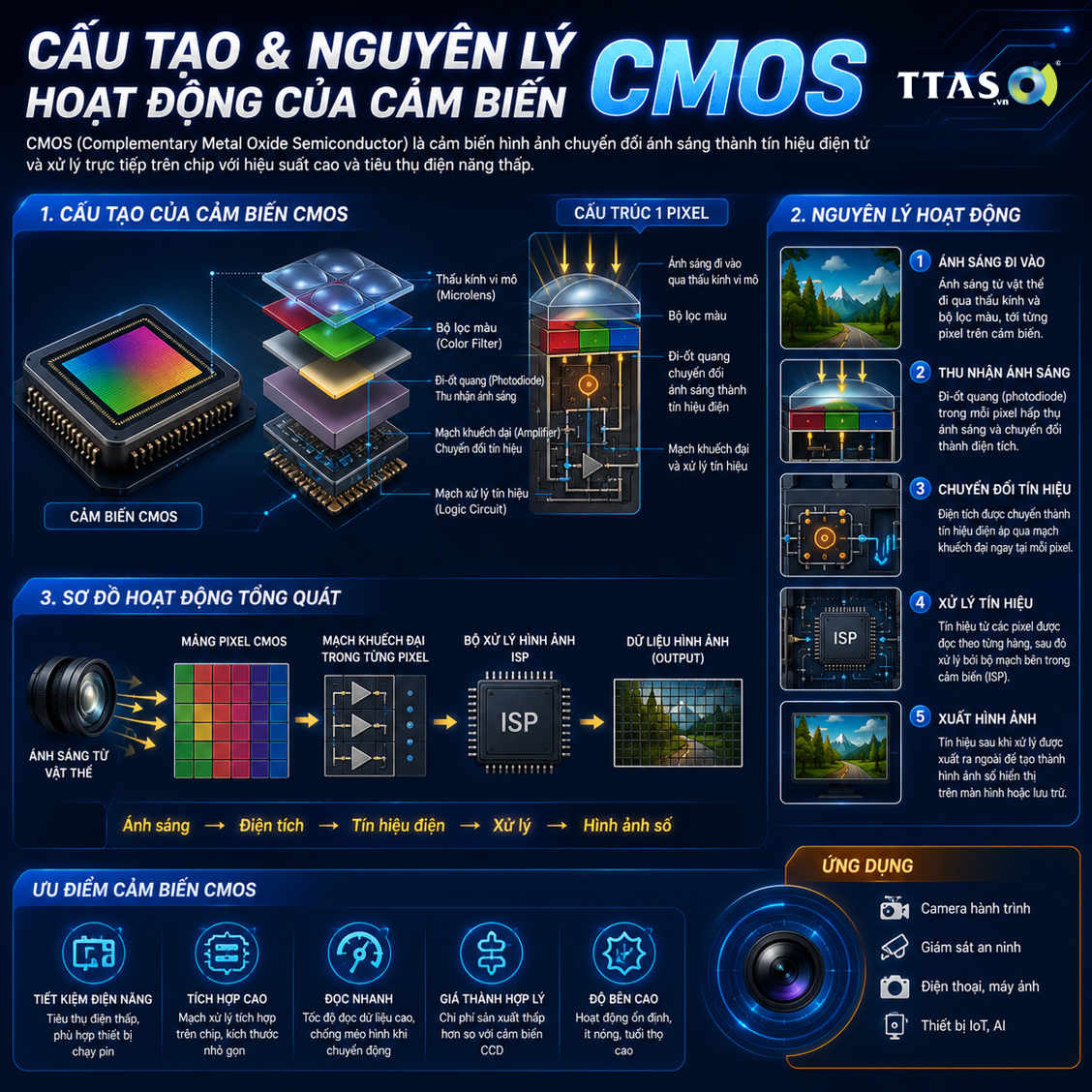

Cấu tạo và nguyên lý hoạt động của cảm biến CMOS

Cảm biến CMOS được cấu thành từ ma trận hàng triệu điểm ảnh (pixel), mỗi pixel là một phần tử quang điện nhỏ có khả năng thu nhận photon và chuyển đổi thành điện tích. Khác với cảm biến CCD, mỗi pixel trên CMOS thường tích hợp cả transistor khuếch đại và mạch đọc riêng, cho phép truy xuất dữ liệu theo từng điểm hoặc từng vùng, rất phù hợp với các ứng dụng cần xử lý thời gian thực như camera giám sát xe ô tô hỗ trợ cảnh báo chệch làn, nhận diện biển báo, phát hiện vật cản phía trước hoặc phía sau xe.

Nguyên lý hoạt động cơ bản của camera CMOS trên xe tải và xe con gồm các bước: ánh sáng đi qua ống kính, được điều chỉnh bởi khẩu độ và tốc độ màn trập điện tử, sau đó chiếu lên bề mặt cảm biến CMOS. Mỗi pixel sẽ tích lũy điện tích tỷ lệ với cường độ ánh sáng nhận được. Tín hiệu điện này được khuếch đại, số hóa bởi bộ chuyển đổi A/D tích hợp ngay trên chip, rồi chuyển đến bộ xử lý hình ảnh (ISP) để thực hiện các thuật toán như: khử nhiễu 3D, cân bằng sáng, tăng độ nét, nén video H.264/H.265. Nhờ kiến trúc tích hợp cao, camera CMOS có thể truyền dữ liệu trực tiếp đến bộ ghi hình, thiết bị 4G hoặc Wi-Fi trên xe để phát trực tiếp về trung tâm giám sát.

Ưu điểm kỹ thuật của CMOS trong môi trường xe cộ

Trong môi trường vận hành liên tục, rung lắc và thay đổi nhiệt độ lớn của xe tải, xe khách, cảm biến CMOS thể hiện nhiều ưu điểm kỹ thuật nổi bật. Thứ nhất, CMOS tiêu thụ điện năng thấp, giảm tải cho hệ thống điện trên xe, đặc biệt quan trọng với các hệ thống camera giám sát xe tải có nhiều kênh (trước, sau, hai bên, trong cabin, trong thùng). Thứ hai, khả năng tích hợp mạch xử lý ngay trên chip giúp giảm kích thước camera, dễ dàng lắp đặt ở các vị trí hẹp như gương chiếu hậu, cản trước, đuôi xe container mà vẫn đảm bảo độ bền cơ học.

Thứ ba, tốc độ đọc dữ liệu cao của CMOS cho phép ghi hình mượt mà ở 25–60 khung hình/giây, hạn chế hiện tượng nhòe chuyển động khi xe di chuyển nhanh hoặc khi cần soi rõ biển số, vạch đường. Thứ tư, nhiều dòng cảm biến CMOS hiện đại hỗ trợ dải tương phản động rộng (WDR, HDR), giúp camera xử lý tốt các tình huống chênh sáng mạnh như đi từ hầm ra ngoài trời, chạy ngược sáng, hoặc khi đèn pha, đèn hậu xe khác chiếu trực diện vào ống kính.

So sánh camera CMOS và CCD trong giám sát xe ô tô, xe tải

Trong quá khứ, cảm biến CCD từng được đánh giá cao về chất lượng hình ảnh, nhưng với sự phát triển của công nghệ bán dẫn, CMOS đã trở thành lựa chọn chủ đạo trong camera giám sát xe ô tô và camera giám sát xe tải. CCD có ưu điểm về độ nhiễu thấp và độ đồng đều tín hiệu, tuy nhiên tiêu thụ điện năng lớn, chi phí sản xuất cao và khó tích hợp nhiều chức năng trên cùng một chip. Điều này khiến CCD ít phù hợp với các hệ thống camera đa kênh, cần hoạt động 24/7 trên phương tiện vận tải đường dài.

Ngược lại, CMOS cho phép nhà sản xuất tối ưu chi phí, thu nhỏ kích thước, đồng thời tích hợp thêm các tính năng thông minh như nhận diện khuôn mặt, phát hiện ngủ gật, đếm người lên xuống xe, phân tích hành vi lái xe. Đối với doanh nghiệp vận tải, việc sử dụng camera CMOS trong hệ thống giám sát hành trình 4G giúp giảm chi phí đầu tư ban đầu và chi phí bảo trì, trong khi vẫn đáp ứng yêu cầu về độ phân giải, góc nhìn rộng, khả năng ghi hình ban đêm bằng hồng ngoại hoặc công nghệ Starlight.

Tiêu chí lựa chọn cảm biến CMOS cho từng loại phương tiện

Khi lựa chọn camera giám sát xe ô tô cá nhân, chủ xe thường ưu tiên độ phân giải cao, góc rộng, khả năng ghi âm, kết nối 4G hoặc Wi-Fi để xem lại video trên điện thoại. Với xe tải, xe container, xe khách, các tiêu chí kỹ thuật cho cảm biến CMOS cần khắt khe hơn: độ nhạy sáng cao để giám sát thùng hàng ban đêm, dải nhiệt độ hoạt động rộng, khả năng chống rung, chống nước, chống bụi đạt chuẩn IP66, IP67. Ngoài ra, cần chú ý đến chuẩn nén video và khả năng tương thích với đầu ghi, thiết bị định vị GPS, nền tảng quản lý đội xe.

Để tối ưu hiệu quả đầu tư, nhiều đơn vị vận tải lựa chọn các giải pháp camera 4G tích hợp cảm biến CMOS chất lượng cao, cho phép truyền hình ảnh trực tiếp về trung tâm điều hành, lưu trữ trên thẻ nhớ và trên cloud đồng thời. Tham khảo các mẫu camera 4G nhỏ gọn dành cho ô tô tại camera giám sát xe tải, xe ô tô chuẩn chất lượng cao để đánh giá thực tế khả năng ghi hình, độ ổn định kết nối và tính năng quản lý từ xa.

Ứng dụng camera CMOS trong hệ thống camera 4G, Wi-Fi trên xe

Sự kết hợp giữa cảm biến CMOS và công nghệ truyền dẫn không dây 4G, Wi-Fi đã tạo nên thế hệ camera giám sát xe ô tô và camera giám sát xe tải thông minh, đáp ứng đồng thời nhu cầu an ninh, quản lý và tối ưu vận hành. Camera 4G sử dụng cảm biến CMOS có thể truyền video thời gian thực về máy chủ, cho phép chủ doanh nghiệp theo dõi vị trí, hình ảnh trong cabin, thùng hàng, khu vực xung quanh xe trên nền tảng web hoặc ứng dụng di động. Điều này đặc biệt hữu ích trong quản lý đội xe đường dài, xe chở hàng giá trị cao, xe chở nhiên liệu, hóa chất.

Trong khi đó, camera Wi-Fi trên ô tô thường phục vụ nhu cầu cá nhân: xem lại hành trình, chia sẻ video sự cố, hỗ trợ đỗ xe, quan sát trẻ nhỏ hoặc thú cưng trên xe. Cảm biến CMOS giúp các camera này duy trì chất lượng hình ảnh tốt trong kích thước rất nhỏ, tiêu thụ ít điện năng, không gây quá tải cho hệ thống điện 12V/24V. Để hiểu rõ hơn sự khác biệt giữa camera 4G và Wi-Fi, cũng như lựa chọn loại phù hợp cho từng dòng xe, có thể tham khảo bài phân tích chuyên sâu tại camera 4G và camera Wi-Fi khác nhau thế nào.

Các tính năng nâng cao dựa trên cảm biến CMOS

Nhờ khả năng đọc dữ liệu nhanh và tích hợp xử lý trên chip, camera CMOS trên xe ô tô, xe tải ngày càng được trang bị nhiều tính năng nâng cao. Một số tính năng tiêu biểu gồm: cảnh báo lệch làn (LDWS), cảnh báo va chạm trước (FCWS), nhận diện biển báo tốc độ, giám sát tài xế (DMS) phát hiện buồn ngủ, mất tập trung, hút thuốc, sử dụng điện thoại. Các thuật toán này yêu cầu nguồn dữ liệu hình ảnh ổn định, độ trễ thấp, độ tương phản tốt, điều mà cảm biến CMOS hiện đại có thể đáp ứng.

Trong lĩnh vực camera giám sát xe tải, cảm biến CMOS còn hỗ trợ các tính năng như: đếm số lần đóng mở cửa thùng, phát hiện xâm nhập trái phép, giám sát nhiệt độ, độ ẩm kết hợp với cảm biến môi trường, ghi lại toàn bộ quá trình bốc xếp hàng hóa. Khi tích hợp với hệ thống định vị GPS và phần mềm quản lý, doanh nghiệp có thể tái hiện lộ trình, thời gian dừng đỗ, vị trí xảy ra sự cố, từ đó nâng cao tính minh bạch và giảm thiểu rủi ro trong vận hành đội xe.
